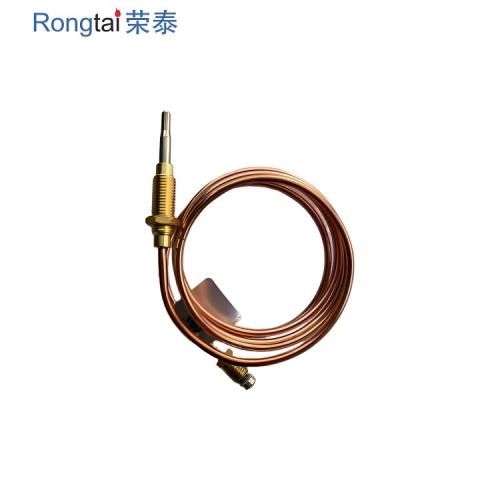

Как выбрать газовый клапан с термопарой

Вот как правильно выбрать газовый клапан с термопарой и избежать несоответствия, которое постоянно убивает вашего пилота.

Шаг 1. Согласуйте выходное напряжение

Не все термопара производит тот же сигнал в милливольтах. Стандартная термопара на 30 мВ работает с большинством бытовых газовых клапанов. Некоторым коммерческим клапанам требуется напряжение 50 мВ или 75 мВ. Если вы поместите термопару 30 мВ на клапан 50 мВ, электромагнит внутри клапана не удержится. Пилот загорится, но как только вы отпустите кнопку, клапан закроется.

Прочтите этикетку старого клапана. На нем будет написано «30 мВ» или «750 мВ» (милливольтовые системы обычно имеют напряжение 30 мВ). Точно сопоставьте это число.

Шаг 2. Проверьте размер резьбы термопары

Соединения термопар бывают двух распространенных размеров: 1/4 дюйма и 1/8 дюйма NPT. Большинство бытовых клапанов используют диаметр 1/4 дюйма. В некоторых старых или импортных клапанах используется размер 1/8 дюйма. Если вы попытаетесь ввинтить термопару диаметром 1/4 дюйма в клапан диаметром 1/8 дюйма, вы сотрете резьбу. Используйте резьбовой калибр или просто прижмите старый фитинг термопары к новому. Они должны выглядеть одинаково.

Шаг 3: Тип клапана – безопасное отключение или нет

В системе зажигания с горячей поверхностью используется другой клапан, чем в системе стоячей пилотной термопары. Клапан воспламенителя с горячей поверхностью вообще не имеет соединения с термопарой. Это электронный клапан. Переключатель подключения или датчик пламени сообщают плате, следует ли держать клапан открытым.

Если вы заменяете клапан в старом приборе со стоящим пилотом, вам понадобится клапан, управляемый термопарой. Если у вас воспламенитель с горячей поверхностью , вам понадобится электронный клапан. Смешать их не получится.

Шаг 4. Проверьте перед покупкой

Если пилот загорается, но сразу гаснет, измерьте мультиметром выход термопары, удерживая пилотную кнопку. Вы должны увидеть напряжение не менее 25 мВ (для системы 30 мВ). Если вы видите хорошее напряжение, но клапан по-прежнему не держится, значит, внутренний электромагнит клапана слабый. Замените клапан, а не термопару.

Реальный пример

Ресторанная печь постоянно теряла пламя. Владелец трижды менял термопару. Наконец, техник измерил напряжение 28 мВ на пневмоострове – достаточно, чтобы удержаться. Сам клапан имел слабый магнит. Новый клапан исправил это навсегда.

Твой Газовый клапан термопары должен соответствовать напряжению, резьбе и типу системы вашего прибора. Несоответствие будет расстраивать вас на несколько недель. Сначала измерьте, во-вторых, сопоставьте, в-третьих, установите. И если термопара показывает хорошие результаты, замените клапан. Ваш пилот будет продолжать гореть, и вы перестанете ругаться каждый раз, когда будете готовить.
